OPNsense - Installation

1. Description

• OPNsense est un firewall & routeur open-source, basé sur FreeBSD.
• Il a été lancé en 2015, suite à un fork d'un autre firewall pfSense.

2. Installation

• https://docs.opnsense.org/manual/hardware.html

2.1. fw1.home.lab

Caractéristiques
RAM	2 Go
CPU	1 coeur
Disque	40Go
Hostname	fw1.home.lab
IP admin	192.168.50.1

3. Schéma logique

• 09/06/2025 : découpage en zones de mon réseau

3.1. Schéma logique version ASCII Art

					                            |
                                             FreeBox
					                            |
     Laptop 		                            |
192.168.20.152 (WiFi)                       Borne WiFi
		|			                            |
		|			                            |
        +--------------+------------------------+-----------------------+
                       |                                                |
                       |                                                |
                 wlp2s0 (WiFi)                                    wlp2sO (WiFi)
                192.168.20.201                                   192.168.20.202
                       |                                                |
+----------- vmbr0 -- pve1 -- enp3s0 ------( filaire )------ enp3s0 -- pve2 -- vmbr0 ----------+
|   192.168.50.201/24  |      192.168.51.201/24   192.168.51.202/24     |     192.168.50.202   |
|               vmbr1 (Interco)                                  vmbr1 (Interco)               |
|                 10.10.50.1/29                                   10.10.50.2/29                |
|                      |                                                |                      |
|                      |                                                |                      |
|                      |                                                |                      |
|                     WAN                                              WAN                     |
|                 10.10.50.3/29                                    10.10.50.4/29               |
|                      |                                                |                      |
+-----------LAN.50 -- fw1 -- LAN -----------(trunk)------------ LAN -- fw2 -- LAN.50 ----------+
   192.168.50.1/24     |                                                |     192.168.50.2/24
                    LAN.60                                           LAN.60
                192.168.60.1/24                                  192.168.60.2/24

3.2. Plan d'adressage

• Voir la page Plan d'adressage

4. Installation de OPNsense

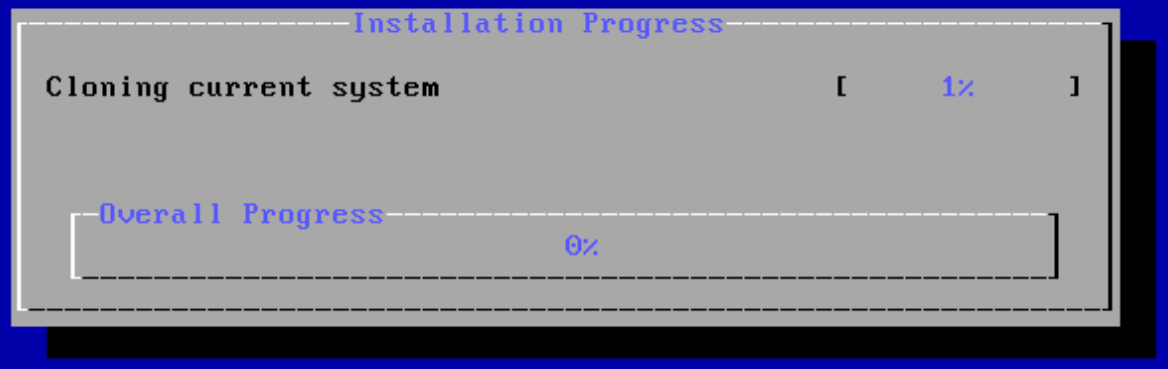

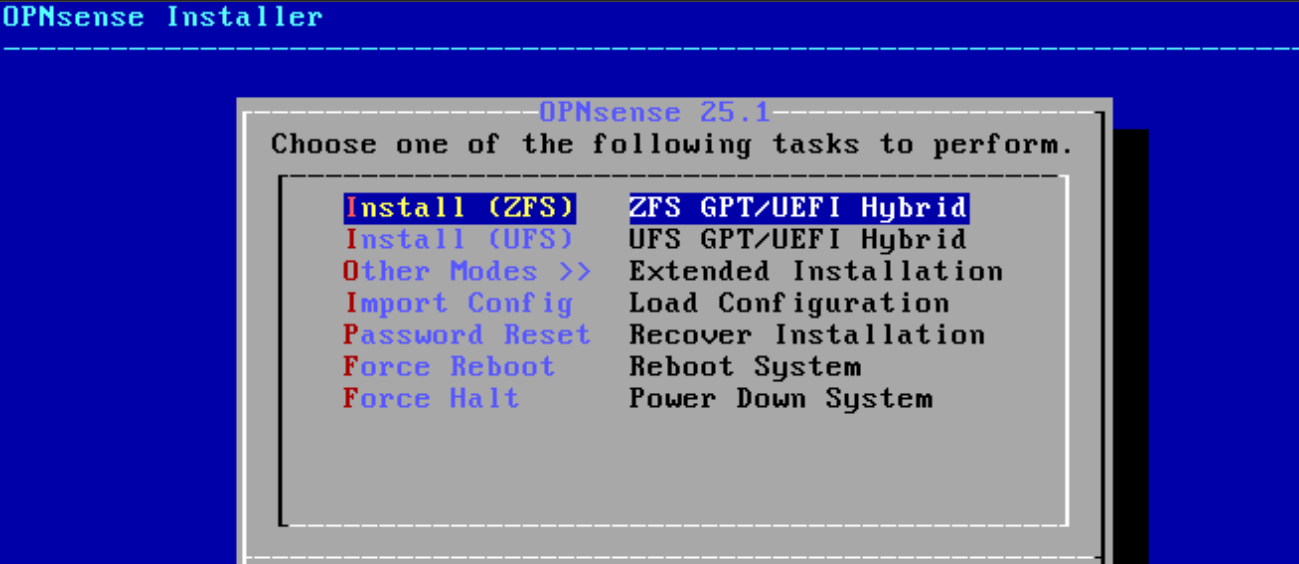

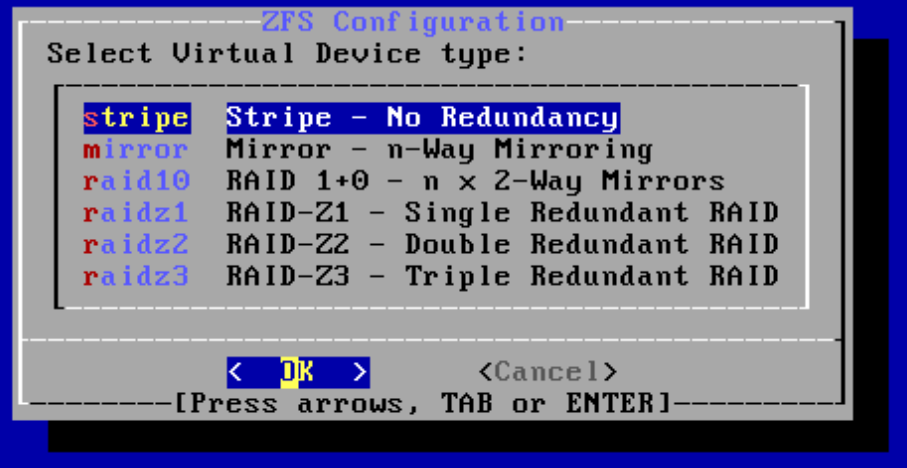

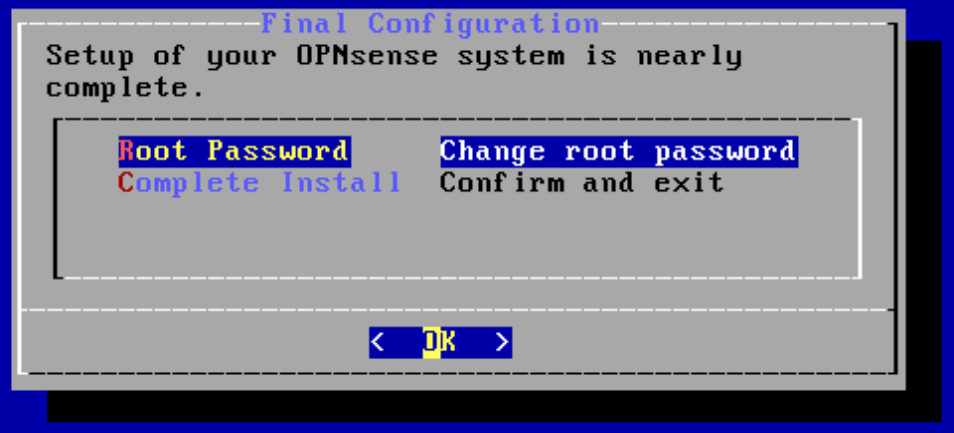

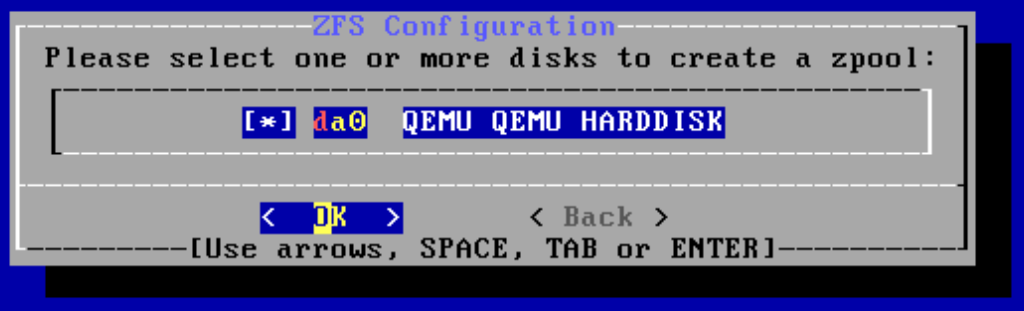

• Télécharger l'iso sur le site de OPNsense, puis suivre les captures d'écran ci-dessous

5. Première configuration

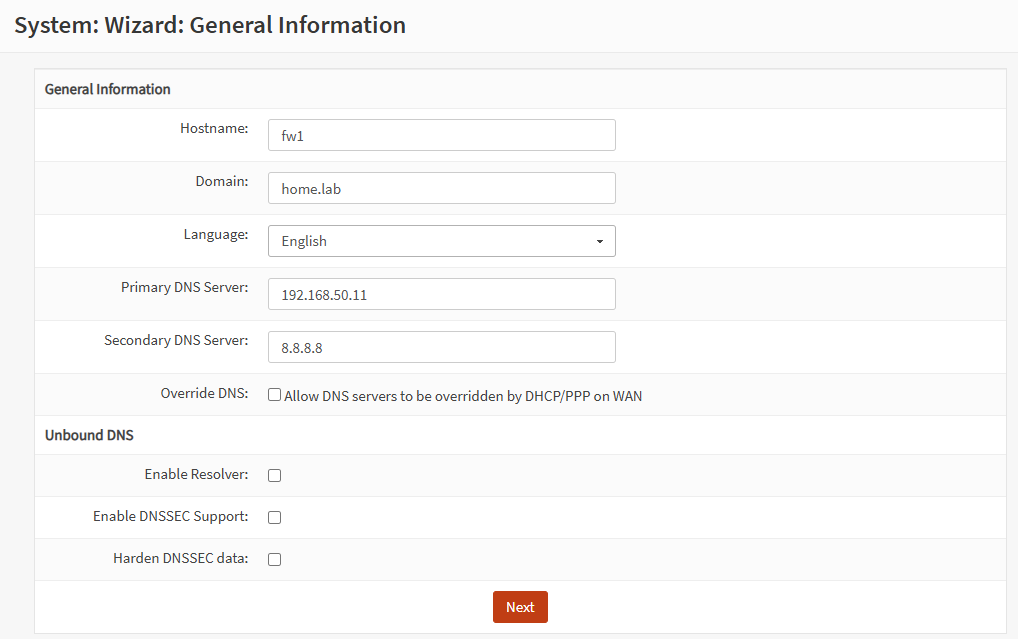

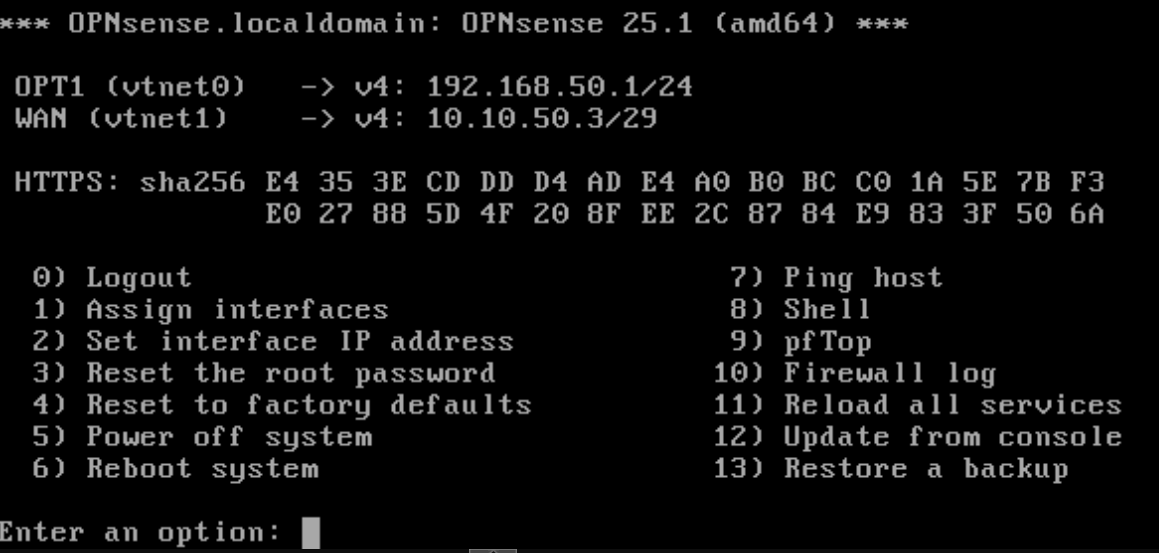

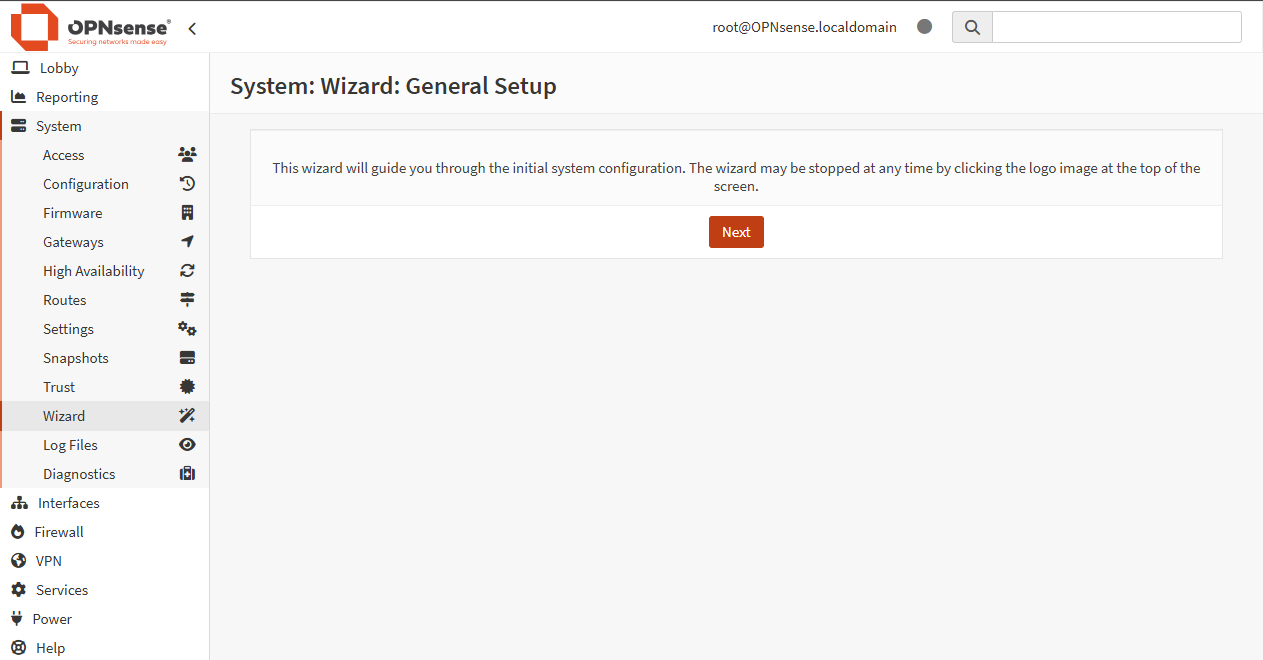

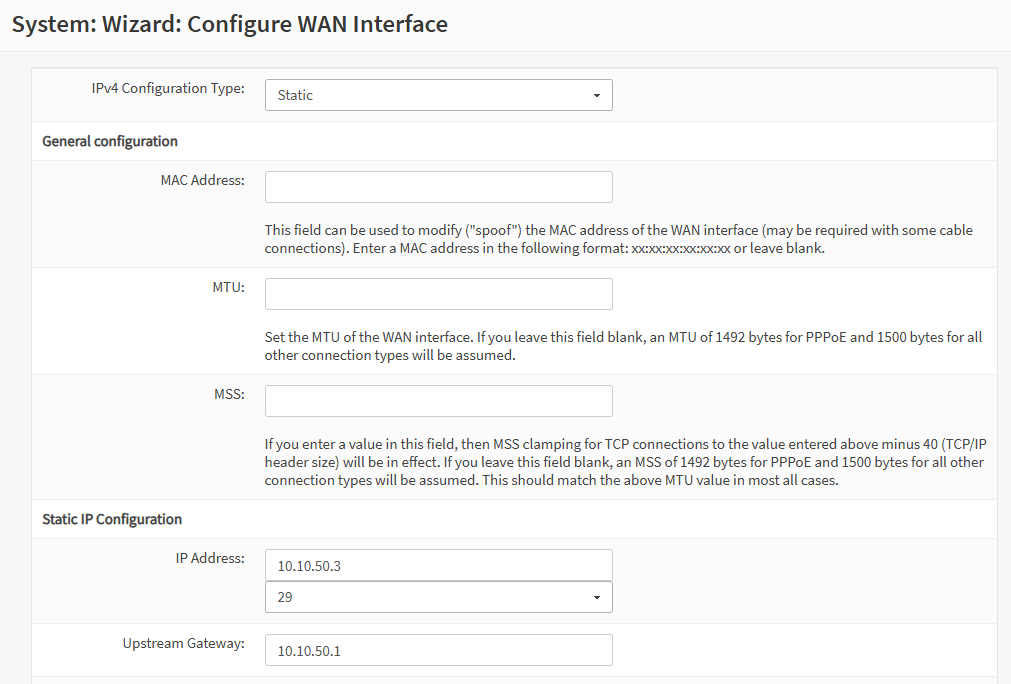

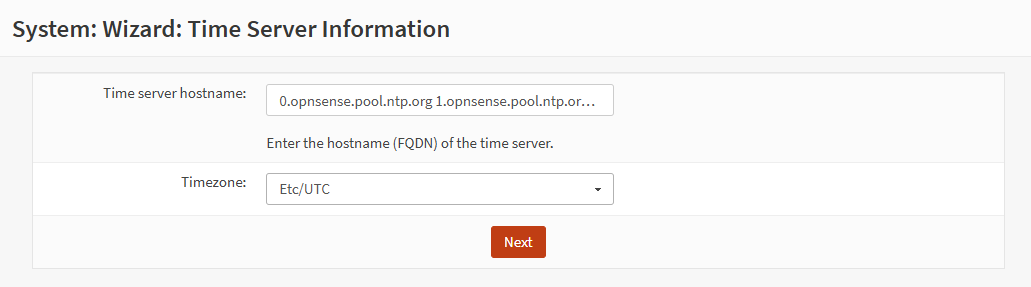

• Se logger sur l'interface web https://192.168.50.1/

6. Configuration des VLAN

6.1. Ajouter les VLAN

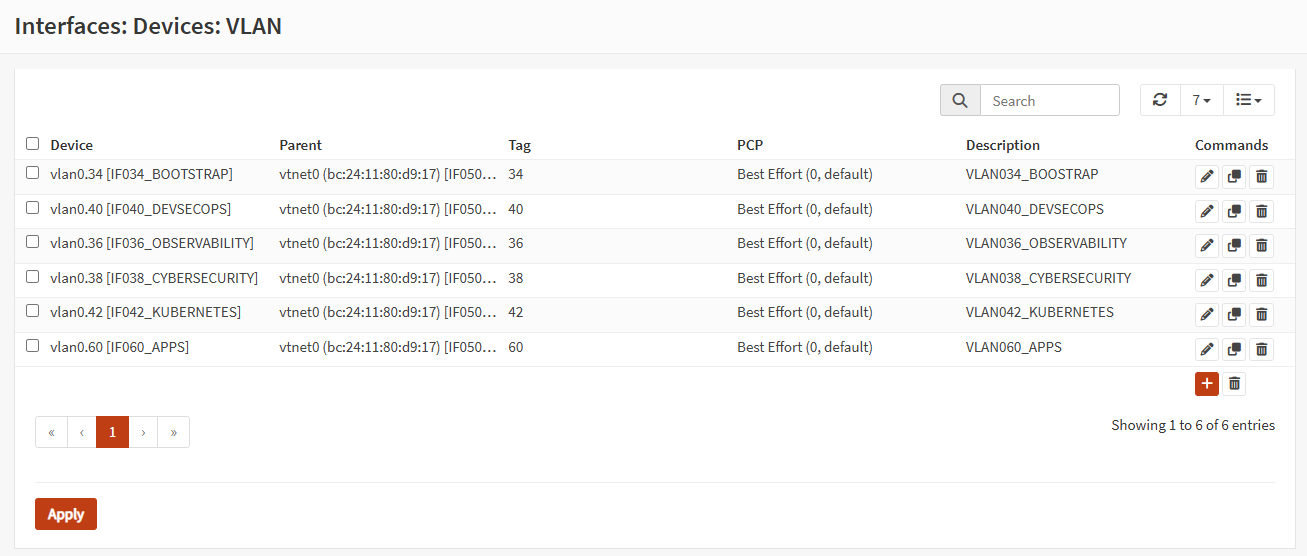

• Aller dans le menu : Interfaces > Devices > VLAN

• cliquer sur le bouton Apply après avoir ajouté les VLAN

6.2. Ajouter les interfaces réseau

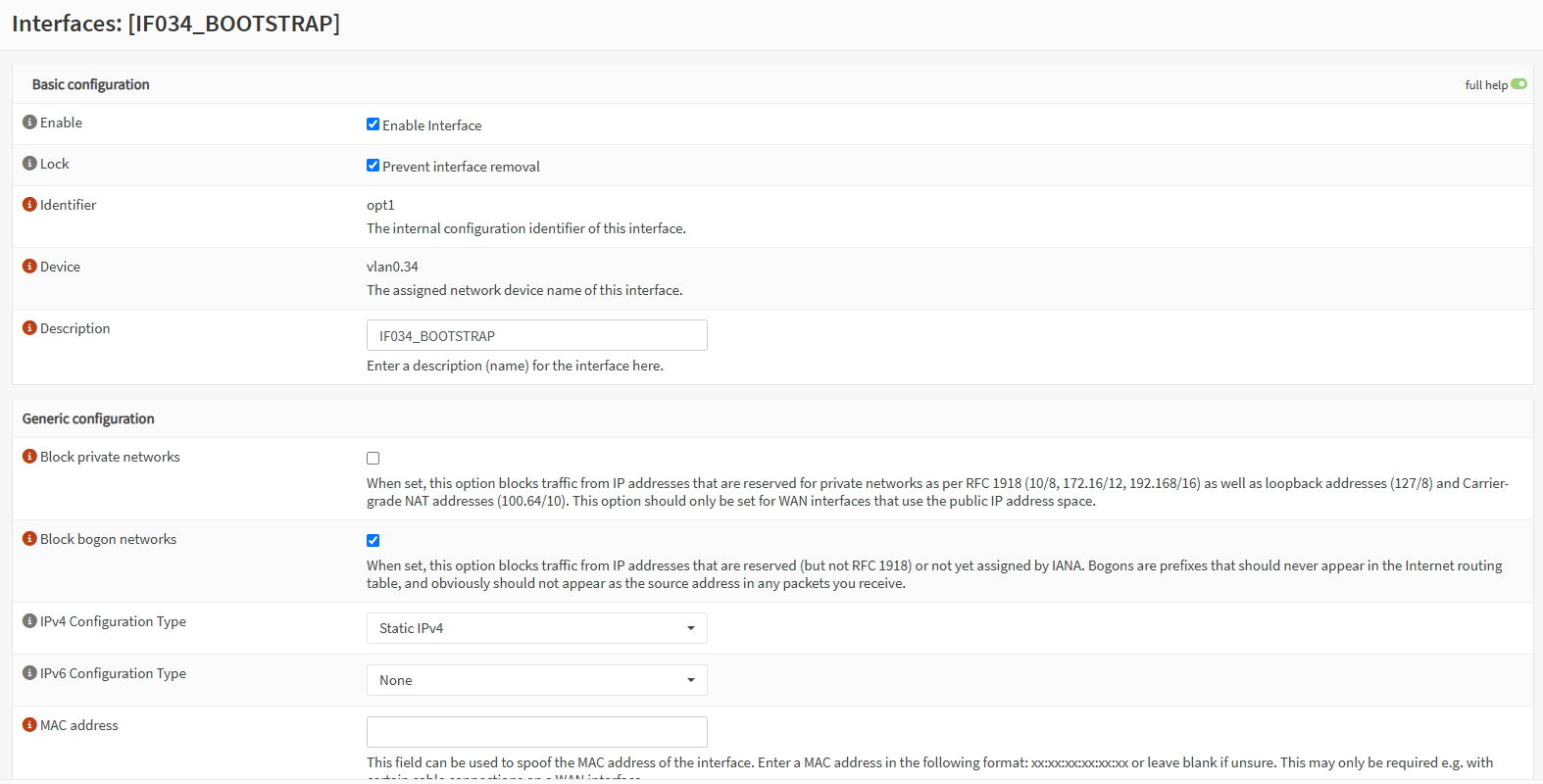

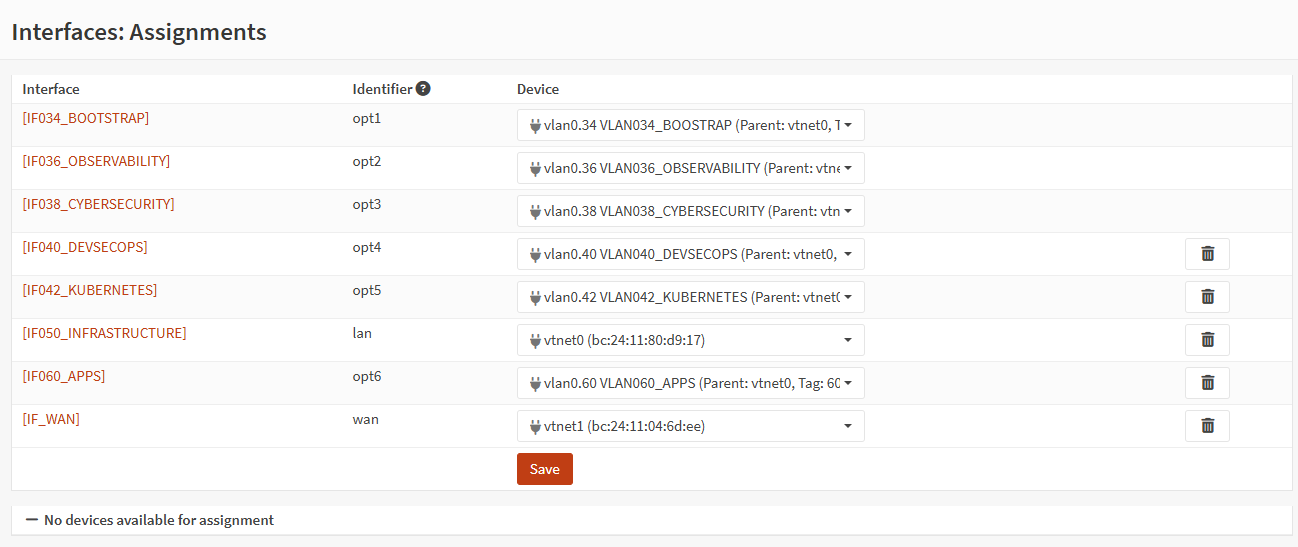

• Pour chaque VLAN, il faut ensuite créer une interface réseau associée

• Aller dans le menu : Interfaces > Assignments

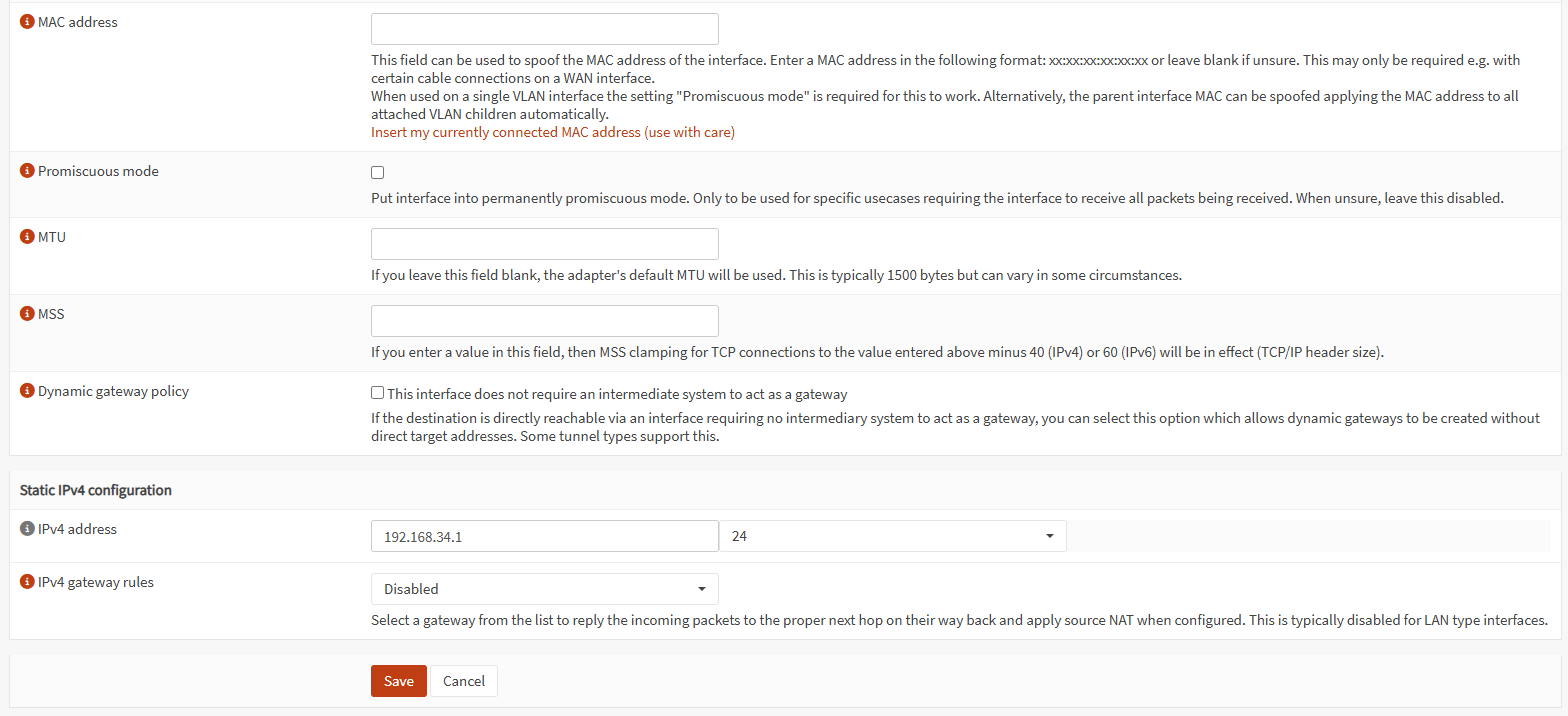

• Par exemple, pour le réseau BOOTSTRAP (VLAN 34), le firewall porte l'adresse de la passerelle par défaut : 192.168.34.1/24

7. Configuration des règles

• Dans mon homelab, où j'ai un routage compliqué à cause du nombre limité d'interfaces réseau sur mes MiniPC, il a fallut désactiver l'option Static route filtering

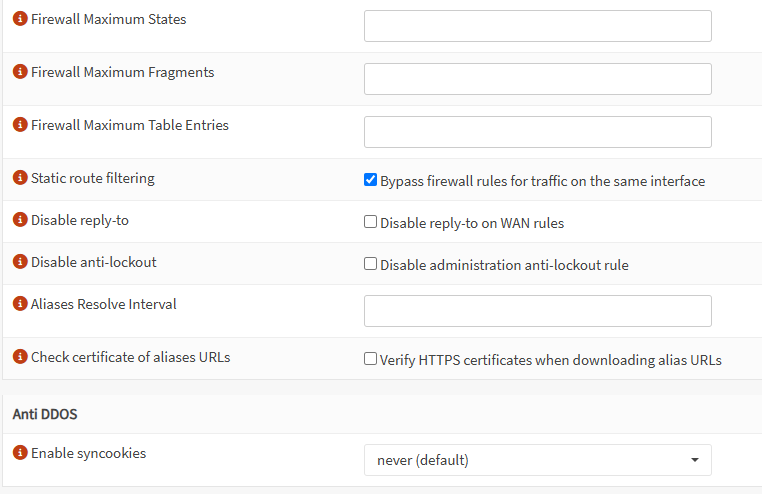

• Aller dans le menu Firewall > Settings > Advanced et cocher la case Bypass firewall rules for traffic on the same interface

8. Politiques de filtrage (SoT)

• Ma source de vérité ou "Source Of Trust (SoT)" est gérée dans la base IPAM / CMDB du serveur Nautobot, sur lequel j'ai installé le plugin Nautobot Firewall Models
• To Be Done Soon

9. Implémentation des politiques de filtrage

• To Be Done Soon
